基本情况简介

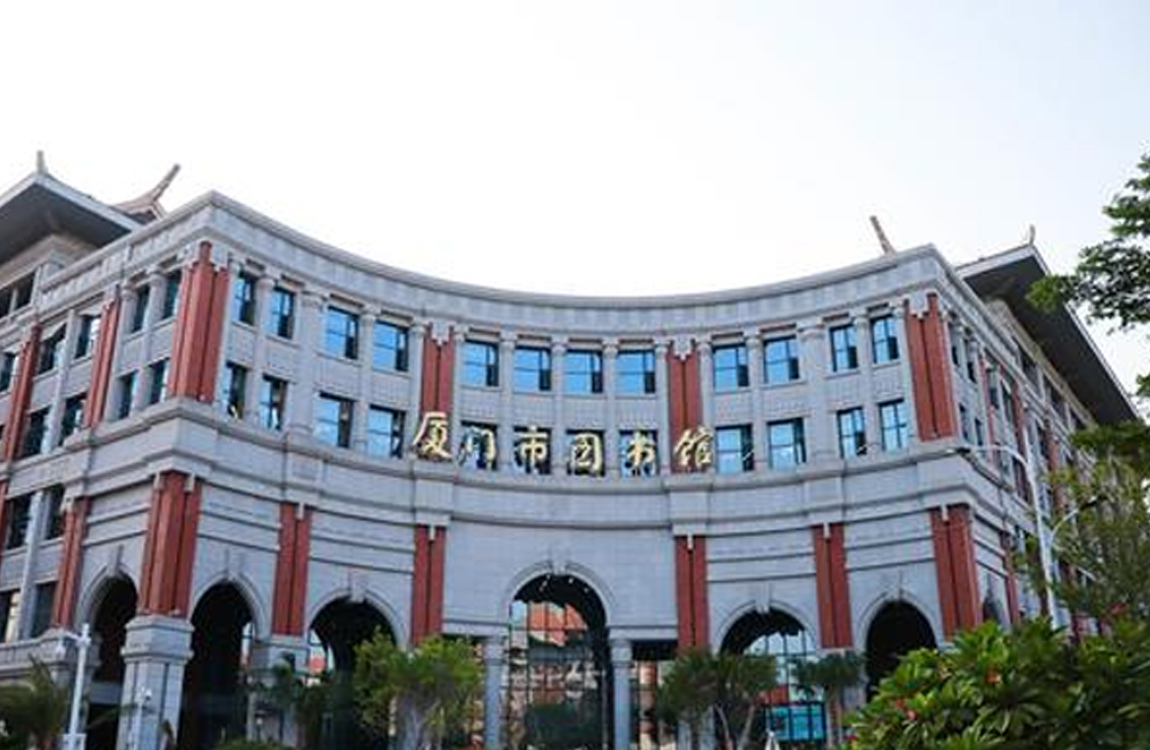

视听室地理位置： 厦门市集美区集美新城图书馆
用户需求的基本描述： 通过设置影音放映室，安装高品质的家庭影院和Hi-Fi音响设备，为公众提供看电影和音乐欣赏特色服务，最初原设计设有两间影音放映室和独立的音乐欣赏室，但由于音乐欣赏室层高不够，因此一期工程把面积最大的影音放映室二号房（以下简称“放映室二”）单独拿出来招标，作为影院和Hi-Fi合二为一体的综合空间。
整体资金投入：300万元
视听室空间信息： 影音放映室二招标文件给出的初始设计长13.9米，宽8.25米，建筑面积114.7平方米，设计座位5排49个普通座椅；我们深化设计后增加了设备间，调整后长度11.23米，宽度8.25米，建筑面积92.65平方米；装修完成面长度10.33米，宽度7.35米，高度3.1米，面积75.92平方米，容积约221.75立方米，设计4排24个沙发座椅。
周边布局概括性描述： 集美新城规划以文教、科研、生活功能为主，坐落于厦门城市几何圆心的位置，拟构筑文教区、工业区和新城区三大发展平台；总规划用地44.2平方公里，规划人口48万人；涵盖已建成区后形成与本岛规模相当的主市区。其中核心区规划总用地6平方公里，规划居住人口7万人，规划总建筑面积550万平方米，通过3-5年的建设形成以商务办公功能为核心的城市中心区。核心区是集美新城建设的亮点，公共配套和基础设施的配套建设均按城市中心区的要求进行规划建设，包括市级的公建如商务运营中心、书城、图书馆、艺术中心、科技馆、水上活动中心以及市政综合管沟的建设等。
新城公建以嘉庚风貌建筑为主，融合中西审美文化，由规划12层高的市民中心为起点，跨过中央公园，抵达中轴线2.8公里的诚毅大街，再有群聚周边的图书馆、艺术中心、科技馆等成片构成，其貌蔚为壮观，很好的传承和体现了集美的地域文化特点。
目前亚太地区最标准、效果最佳的杜比影院也落户集美新城，就在图书馆对面嘉庚艺术剧院的厦门嘉庚华谊兄弟电影中心内。
影音设备
影院部分-信号源设备：OPPO UDP-205 4K蓝光播放机、威动媒体矩阵
视频设备：SONY VPL-GTZ270 4K激光工程投影机、SPECTRO 定制180英寸4K超微孔弧形透声幕
音频设备：Integra DRC-R1 解码前级、Monitor Audio PL II系列嵌入式前置主音箱×2、Monitor Audio PL II系列嵌入式中置音箱×2、Monitor Audio CP-WT380IDC 嵌入式侧环绕音箱×6、Monitor Audio CP-WT380IDC 嵌入式后环绕音箱×4、Monitor Audio CP-CT380IDC 天空声道效果音箱×6、Monitor Audio Gold W15低音炮×6、QUTSTED ZS-1主声道功放×6
QUTSTED CT8200A 八声道功放×2、HMAUDIO DX2004数字信号分配处理器×6、HMAUDIO S212智能12路电源时序器×2、百威专业40U机柜×2、JASUN光纤HDMI线×2、ART音频信号和喇叭线、NEUTRIK XLR接插件
两声道音响部分：Monitor Audio PL 500 II 音箱、Cambridge Audio AZUR 851C CD播放机、Cambridge Audio AZUR 851E前级放大器、Cambridge Audio AZUR 851W 后级放大器、Cambridge Audio AZUR 851N 流媒体播放机
其他设备：McIntosh MEN-220空间修正器、TAOC AS-25 MB避震支架×2、TAOC SCB-RS65G避震层板×2、Monitor Acoustics SN112电源墙插及底盒×3、Monitor Acoustics T8CU电源滤波器连电源线×1、ART平衡音频信号线×7、ART喇叭线×4、Inakustik美标音响电源线×8
智能系统: AVTRONSYS智能中控及调光系统、iPAD air2平板电脑
设计师：沈青（技术总监）、王觅（建筑声学设计师）
设计公司：厦门三基智能科技有限公司
影院构建过程、声学和光学处理及特别设计
集美新城图书馆放映室二主要用于电影放映及音乐欣赏，因此，室内音质设计的目标是提供良好的声音重放环境，包括具有良好的清晰度、音色及声音定位能力，没有噪声干扰等。
投影系统调试

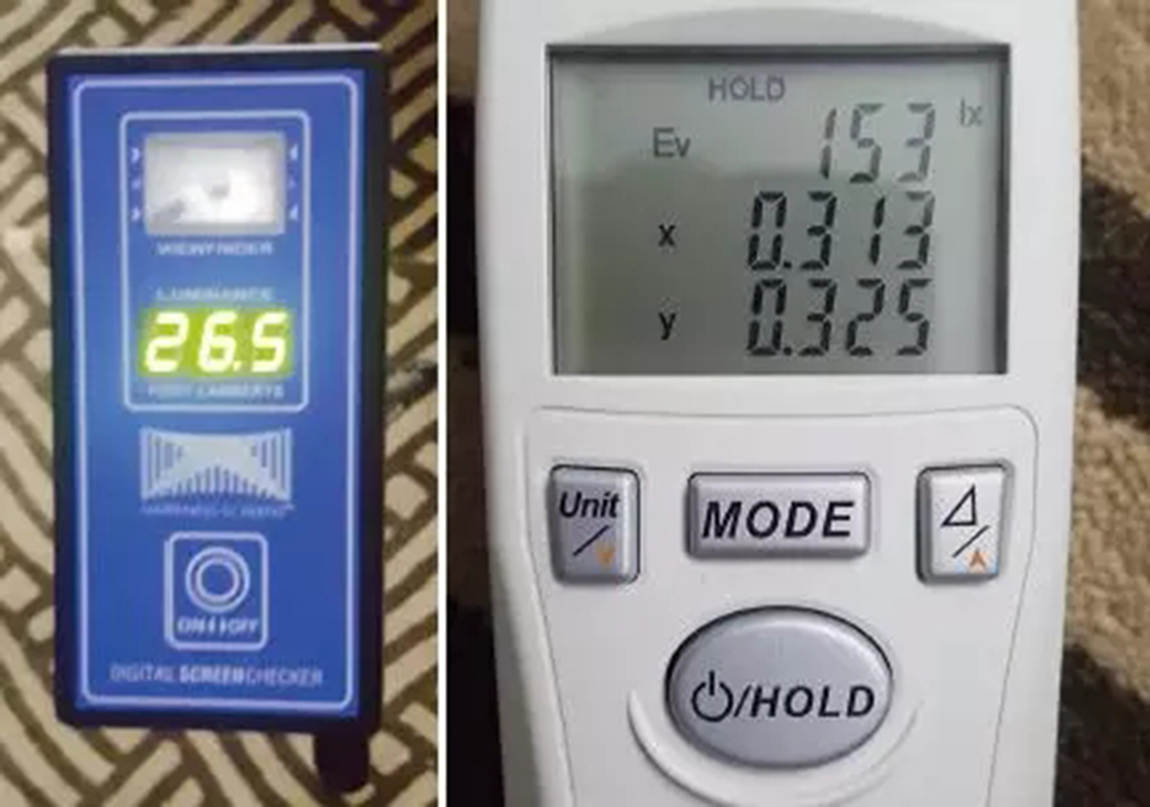

投影系统亮度测试（左）、 投影系统白平衡测试（右）
声学设计的具体目标：室内具有合适的混响时间及频率特性、均匀的声场，满足扬声器对观众席的直达声覆盖，保持视听方向一致，同时避免回声、颤动回声、声聚焦等声学缺陷，没有噪声干扰。
放映室二的音质通过建筑及内部装修获得，建筑及装修体形、建筑结构、装修材料及构造做法直接影响音质效果，本次声学装修设计是严格结合建筑声学设计实施，在保证放映室二最佳的音质的前提下，获得美观而不乏亲切感的装修效果。本声学装修设计内容包括放映室二隔声、内装修风格的设计、围护结构（包括门、墙体等）要求及做法确定、内装修材料及吸声构造做法的确定、设备隔振与隔声，工程施工中的技术配合等。
关于影音放映室二的平面功能布局，初始设计长13.9米，宽8.25米，设计时在观众席后区设置设备间，用以放置机柜与投影机。一方面避免投影机的噪声对观看电影、聆听音乐形成干扰，另一方面也是由于层高有限，避免大型投影机吊装影响观众的通行，以及视觉上的干扰。
作为公众使用的影音放映室，装修上不能像私家影院那么考虑奢华和美观，在满足声学设计的前提各种材料的选择还必须满足消防的苛刻要求，装修工艺与私家影院也有很大不同。因此装修基本上保留原设计的风格，从观赏电影角度宜采用深色调，考虑到影音放映室二兼容播放音乐的需要，室内色调太深不太恰当，因此，顶部采用较中性的色彩，不至于造成沉闷的感觉。

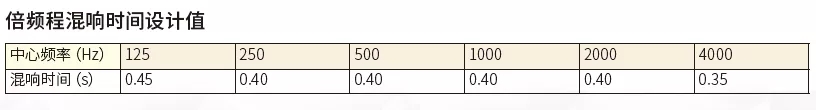

混响时间是评价房间音质最重要的客观参量之一。参考我国《剧场、电影院和多用途厅堂建筑声学设计规范》GB50356—2005与《电影院建筑设计规范》 JGJ58-2008，根据使用要求及体积，影音放映室二中频满场混响时间设计值取为0.4s 较为合适。混响时间的频率特性曲线的走势应该基本平直，低频部分混响时间可适当变长，高频部分混响时间由于空气的吸收允许适当降低。
影音放映室二背景噪声应足够低，根据《剧场、电影院和多用途厅堂建筑声学设计规范》 GB50356—2005与《电影院建筑设计规范》 JGJ58-2008，确定集美新城图书馆影音放映室二的背景噪声为不大于NR25噪声评价曲线。此处背景噪声指影视厅无人时，通风、空调系统及控制室设备正常运转条件下的噪声级。如果工程实施良好，空调噪声能控制较好，放映室二背景噪声可达到NR20，即比特级电影院标准还高一档。
为了达到以上设计值，放映室二各界面不仅尺寸上要做到分毫不差，声学处理上也需要做到细致到位。各部位的处理如下。
吊顶：为获得良好的声扩散，控制放映室二内的混响时间，吊顶采用石膏板吊顶，间隔布置穿孔石膏板，穿孔率为15%，上铺50厚表观密度为32kg/m³离心玻璃棉。
墙面:放映室二观众席后墙部分做全频强吸声结构，用以调节混响时间，同时控制回声及其对环绕声声场的声像定位。墙面采用成品阻燃织物软包吸声结构和QR成品扩散结构间隔布置。QR成品扩散板有非常好的扩散效果，给观众提供丰富的早期侧向反射声，增加声音的立体感与亲切感。
软包吸声结构做法为：成品阻燃织物软包（内衬6mm厚穿孔硅酸钙板，穿孔率20%），阻燃羊毛吸音棉与墙面留有50mm空腔，以在低频区也能获得较多的声吸收。放映室二银幕后墙扬声器处做障板式扩散处理,以有效利用银幕后中、高频反射声，有利于银幕后多组主扬声器的声像定位。

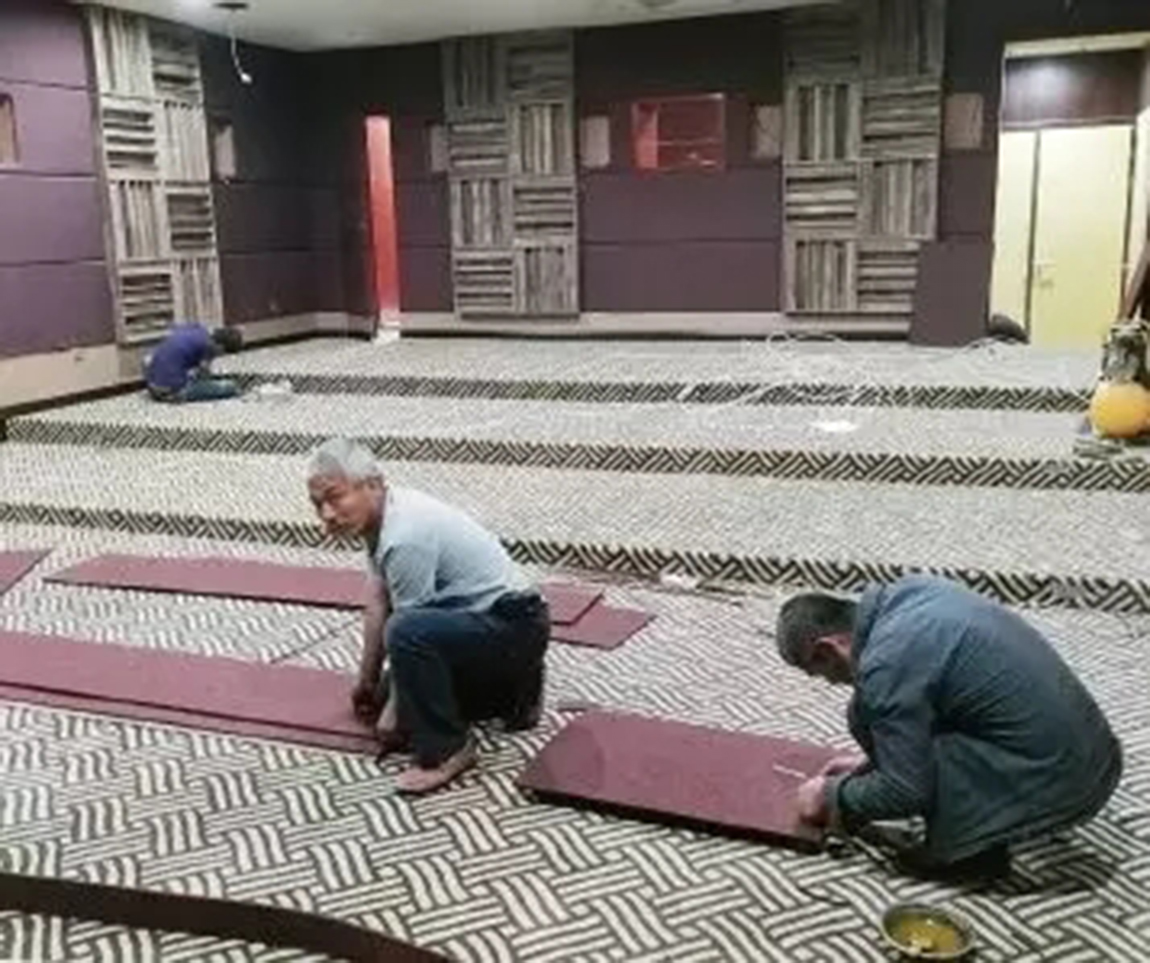

地面:影音放映室二地面采用较薄的阻燃地毯，在满足声学要求的同时，获得较好装修效果。
座椅：放映室二座椅按豪华沙发软椅考虑。
设备间：设备间墙面及吊顶做吸声结构，墙面采用穿孔石膏板吸声结构，穿孔率15%。根据混响时间计算，顶部采用穿孔石膏板吸声吊顶（穿孔率15%）。
墙体隔声设计：放映室二在图书馆内部，周边为阅览室，四周隔墙采用轻砖隔墙。为获得良好的隔绝空气声和撞击声效果，在轻质砖墙内采用轻质房中房隔声隔振结构，即：楼面采用浮筑楼板，四周采用单层石膏板复合隔声隔墙，上部采用轻质隔声吊顶。放映室二地面采用浮筑地面，具体做法：在原有楼面上铺设双层复合隔振垫，压缩后总厚度达到30mm，上部浇筑60mm钢筋细石混凝土，随浇筑随抹平。

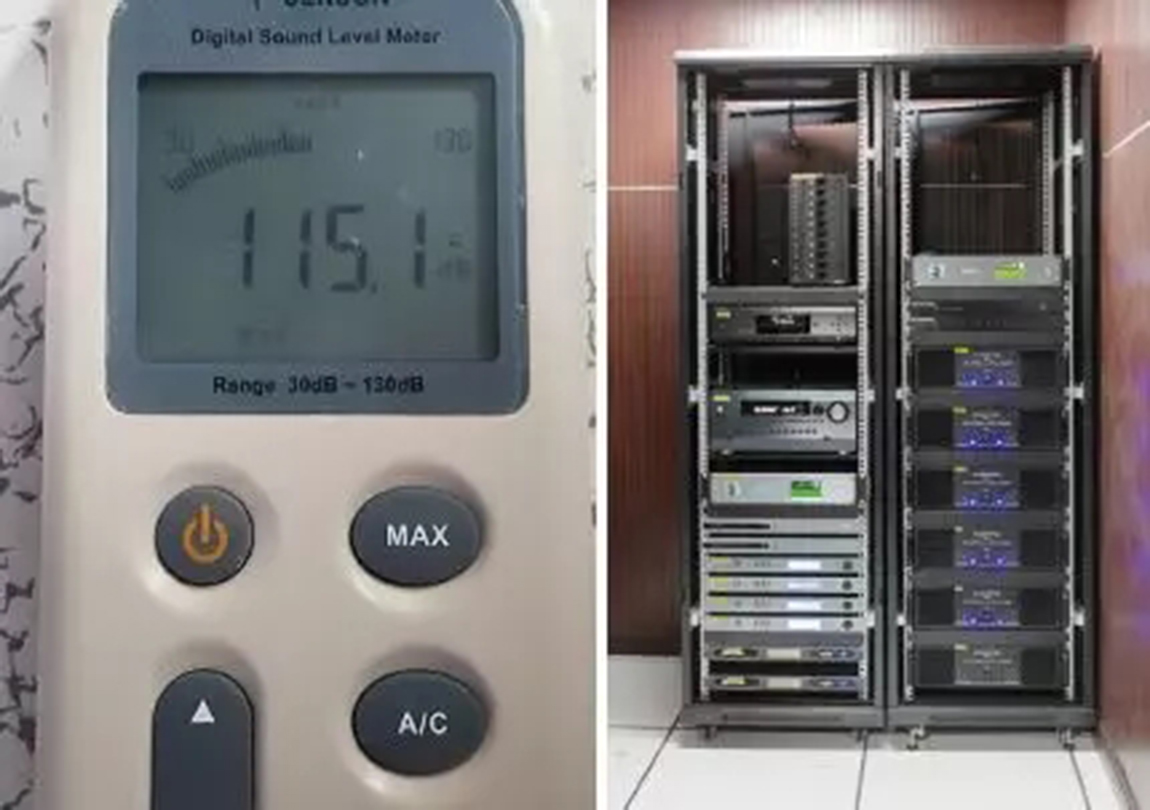

影院最大声压级测试(图左）、影院设备摆放在专业机柜里面（图右）
房间隔墙做法为：在原轻质砖墙基础上，留20空腔，并采用100厚阻燃羊毛吸音棉+20厚阻尼隔声板。影视厅上部为阅览室，为免影视厅使用时影响其使用，楼板也应具有较高的隔声量，在现有楼板的基础上，再增设隔声吊顶，隔声吊顶具体做法为：双层石膏板，上铺一层50厚离心玻璃棉。所有与刚性楼板连接的吊杆均采用弹性吊杆，尽可能减少振动的传播。影音放映室二入口门应有较好的隔声作用，出入口采用双层专业隔声门，隔声门要求计权隔声量大于35dB。
空调系统消声及设备隔振：根据以往的建设情况，空调系统噪声超标比较严重达10dB以上，引起噪声超标原因主要是送回风系统消声量不够及风速过大。对于空调系统，影音放映室二空调采用管道式风机盘管，送风和回风管道均采用一个高效直管消声器和一个消声弯头，并控制出口风速，要求控制进出口风速在1m/s以下，以防止风口再生噪声超标。为防止空调设备振动产生噪声，空调器采用弹性安装，空调器（风机盘管）与风管采用软连接。

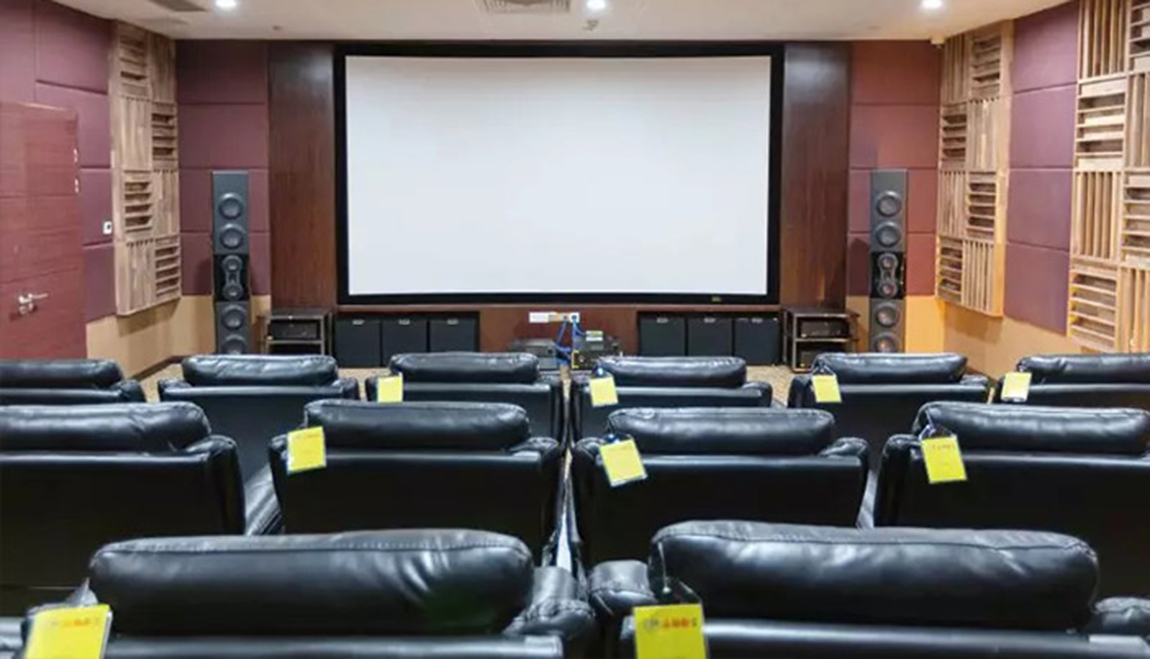

整体风格与效果
经过半年多的紧张施工，精心的声学设计加上完美的设计和调校，影院音响在这么大的空间采用家用设备实测在参考音量时获得超过115.1dB的最大声压级，已经超过了THX标准，播放DTS测试碟《2016 DEMO DISC》中采用DTS:X混音的“Cymatics”最能够体现与普通私家影院不同的效果，声音细节丰富，低频具有弹性富有冲击力，是具有Hi-Fi音色的影院音响，且三维空间感的营造非常优秀。投影系统基于投影机的原始模式进行调校，用色度计检测后CIE白点色度坐标惊人地达到（x=0.313，y=0.325），而D65的坐标为（x=0.313，y=0.329），这说明VPL-GTZ270投影机搭配SPECTRO银幕的色彩准确度惊人，x坐标误差为零，而y坐标的误差只有-0.004，达到了审片室的标准。
再用电影亮度计在座位区实测，2D亮度达到26.5FL，目前2D数字电影的国际标准亮度是14FL，IMAX为22FL，显然已经超过了IMAX的标准，这样的亮度才可以确保播放4K蓝光HDR时的效果。而3D亮度则为3.9FL，这个3D亮度刚超过了国内电影行业的推荐值3.5FL，实际观看3D蓝光电影仍然比较明亮具有阳光感。虽然影音室的装修为浅色调，但采用了S增益反射银幕，将银幕的反光控制得非常好，浅色调装修并没有影响到画面。
Hi-Fi系统选听了《郎朗钢琴演奏：拉赫玛尼诺夫第二钢琴协奏曲》、《RR：无敌天碟》、《蔡琴民歌》和《阿卡多小提琴精选：魔鬼的颤音》等CD碟片，无论播放哪一类的音乐，这套系统均可以胜任，由于系统的频宽上限高达100kHz，细节丰富。
